CimonD Scada 홍보용 데모 프로젝트 간단하게 살펴보기

CimonD는 사이몬 Scada 프로그램을 만드는 통합도구임.

CimonD 데모 홍보용 프로젝트를 열면 다음과 같이 볼 수 있음

프로젝트는 prj 확장자를 가진 파일임.

참고로 프로젝트는 암호를 걸어둘 수 있음.

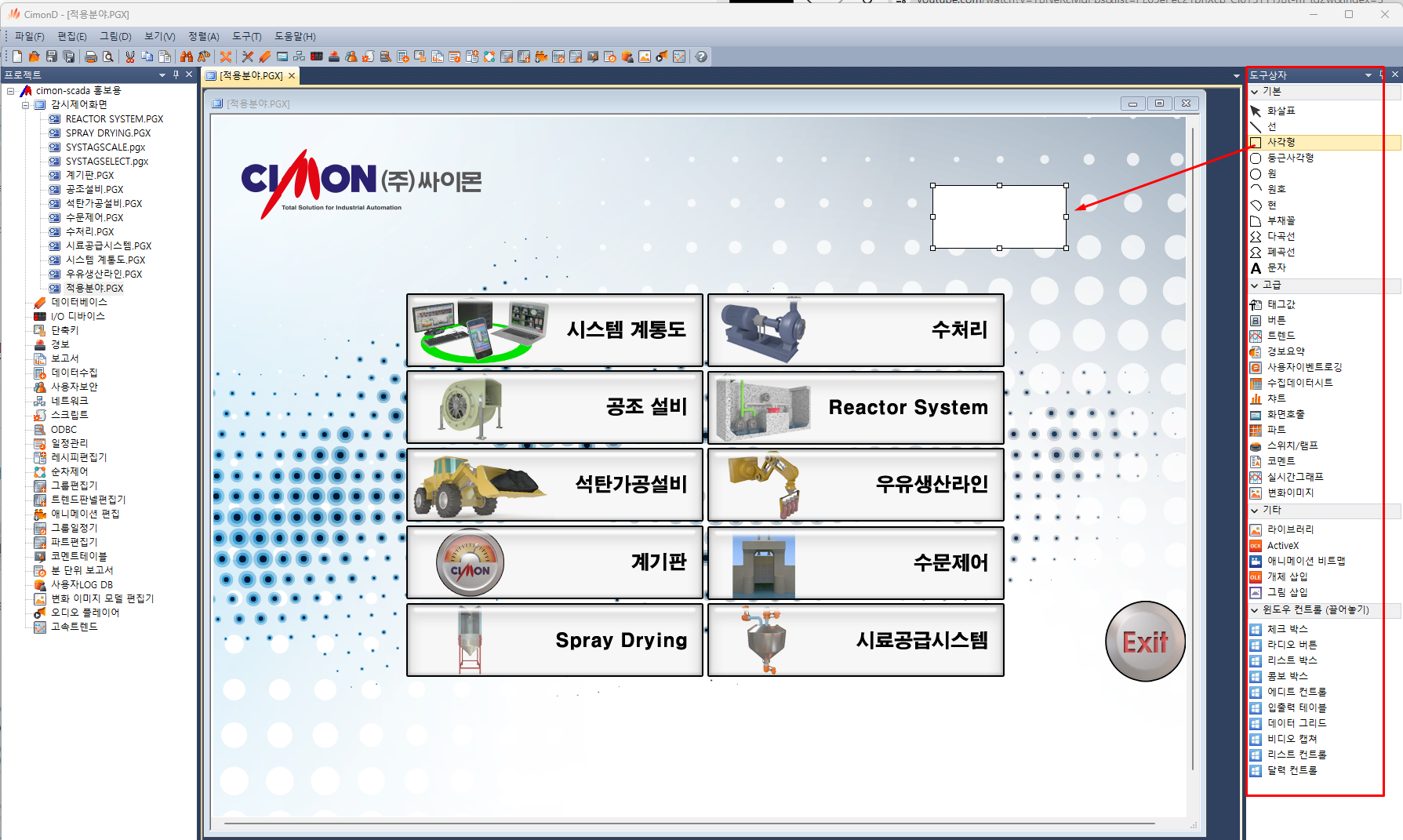

여기서 감시제어화면-적용분야를 하면 아래처럼 대시보드를 볼 수 있음.



우측 도구 상자를 통해 디자인 아이템을 추가할 수 있음

버튼 하나를 두번 클릭하니 관련 설정창이 나옴. 대충 보면 터치했을때 동작을 "페이지열기"를 했고 열 페이지는 수문제어로 지정했음.

수문제어 페이지는 아래처럼 다른 걸로도 바꿀 수 있음. PGX 확장자가 일종의 하나의 페이지 파일이라는 것을 알 수 있음.



특정 동작을 명령할 수도 있음. 아래처럼 Exit에 Exit() 명령을 수행할 수 있음.

수문제어 페이지를 열어보고 거기에 UI와 데이터가 어떻게 연결되어 있는지 확인할 수 잇음.

SCADA 데이타베이스는 공통 단위로 변환된 태그들 목록을 효율적으로 관리해주는 모듈임. 통신하고자하는 PLC의 어드레스 영역을 모두 미리 등록해 놓고 사용하게 되는데, 미리 등록해 놓고 저장하는 공간을 데이타베이스라고 함. 이름을 붙인 어드레스를 태그라고 함. 태그 기반하에 SCADA 프로그램을 만듬. 이렇게 태그 기반으로 사용함으로써 얻는 이점은 PLC나 다른 어떤 장비를 쓰는지 SCADAD를 쓰는 입장에서는 관심없고 오로지 태그만 관심가지게 됨. 일종의 추상화가 된 셈임.

이런 이미지는 수문제어.DIG4 태그가 ON할때 보이도록 한 거임.

아래 같은 버튼 같은 것도 마찬가지. 실제로 버튼이 아니라 On이면 출몰된다는 의미임.

아래 열림 버튼은 터치시 수문제어.DIG1에 Set을 명령함.

반대로 닫기 버튼은 터치시 수문제어.DIG1에 Reset을 명령함.

데이타베이스에서 해당 태그 리스트를 볼 수 있고, 수정/편집이 가능함! 확장자는 dbx임.

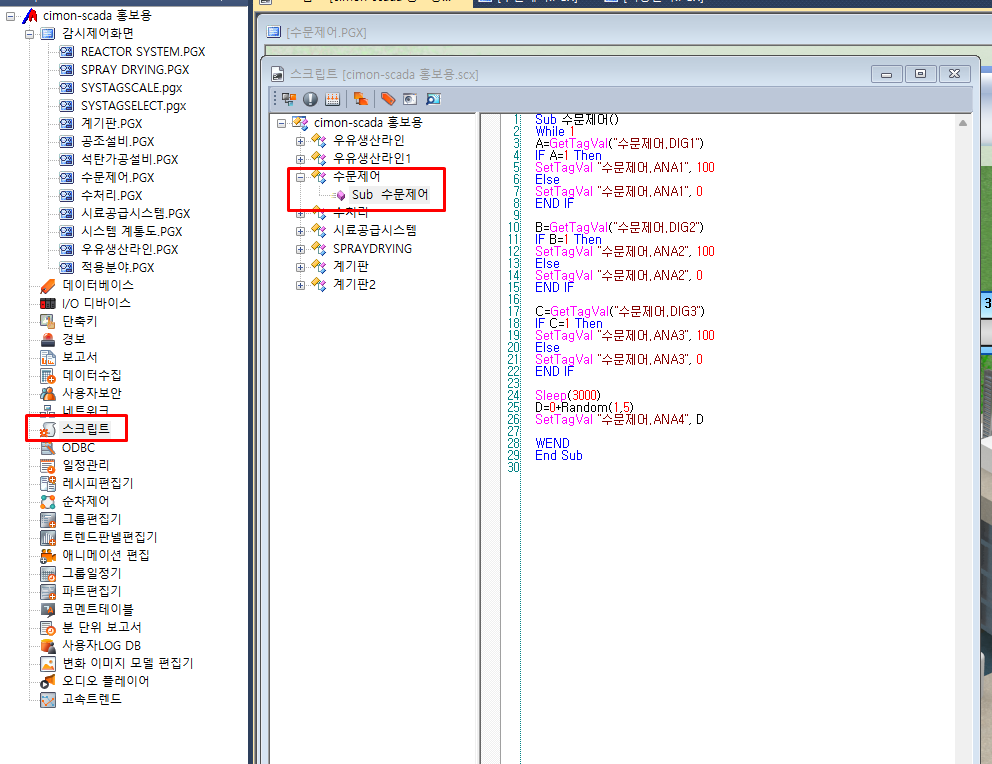

스크립트를 만들 수 있음. 확장자는 scx임. 수문제어에서 아날로그값이 어떻게 변화나 봤더니... 다 이 코드에서 하는 것이였음. GetTagVal로 값을 읽을 수있고 SetTagVal로 값을 쓸 수도 있음.
