아래 영상을 보고 대충 정리
https://www.youtube.com/watch?v=v4XxHOsWtv0&list=PL09ePec21pnXcp_Cl0Y3YT1JBt-m_td2w&index=3

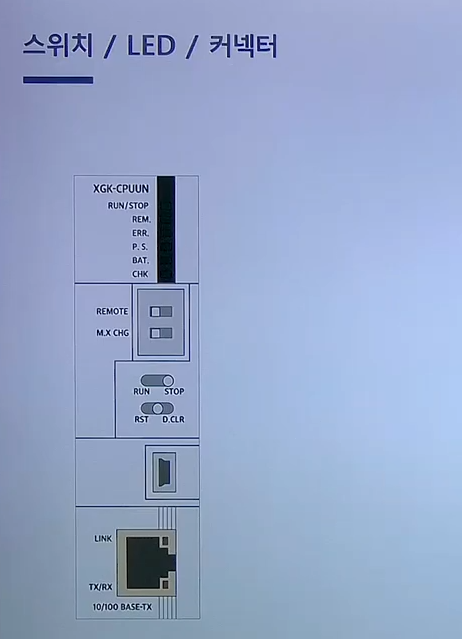

XGK-CPUUN이다. UN타입은 이더넷 포트가 있는 것을 의미한다.

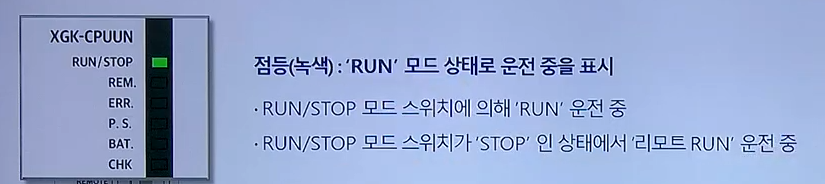

정상적으로 운영중이면 RUN/STOP이 녹색이 점등됨.

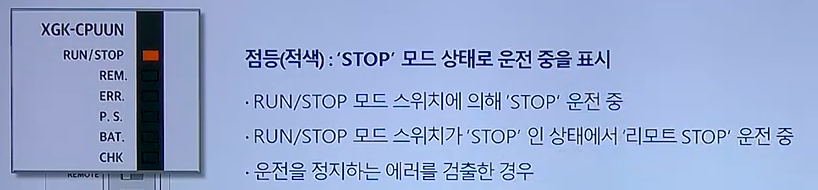

RUN/STOP이 적색이면 다음과 같은 상황이다.

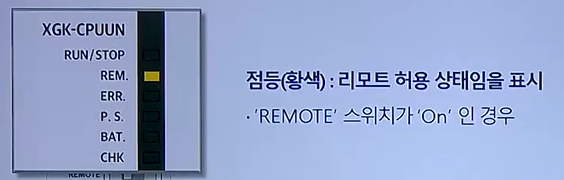

리모트가 ON이면 XG5000등에서 원격으로 RUN/STOP/쓰기 등이 가능!

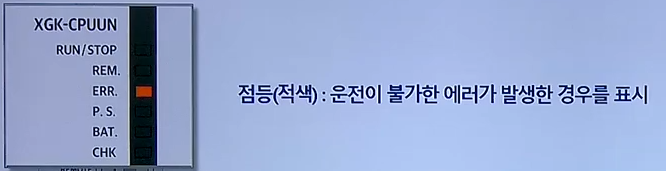

ERR이 점등되면 PLC가 멈춤(출력이 차단됨). XG5000에서 어떤 에러인지 확인이 가능함

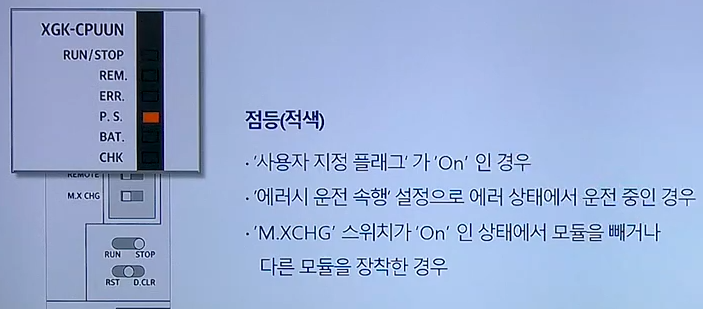

P.S.는 사용자 지정 플래그가 On인 경우.
BAT는 배터리 전압이 교체가 필요하다.

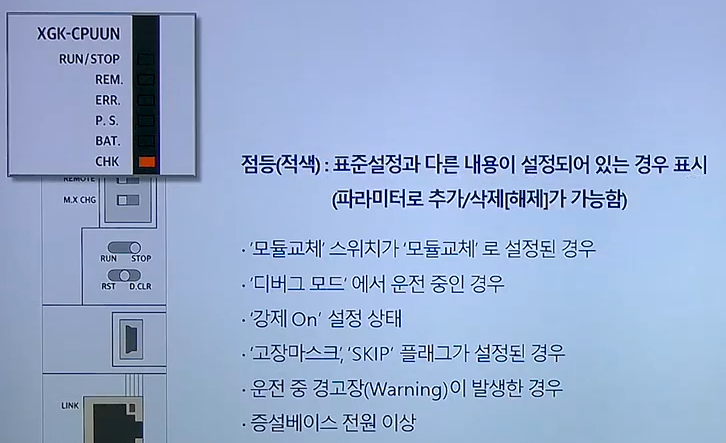

CHK는 Waring이다.

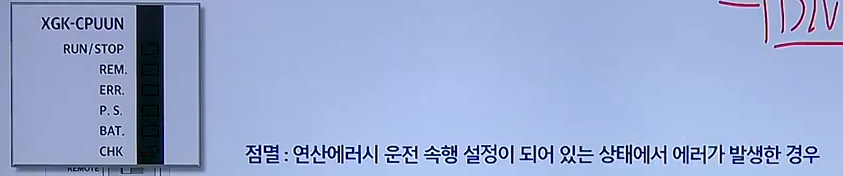

CHK가 점멸하면 연산에러시 에러가 발생. 가령 100/0 처럼 불가능한 연산 에러.

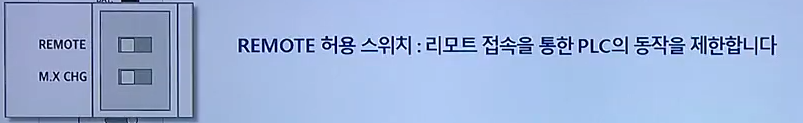

REMOTE 스위치는 외부에서 접속해서 컨트롤하는 것을 허용 여부 결정

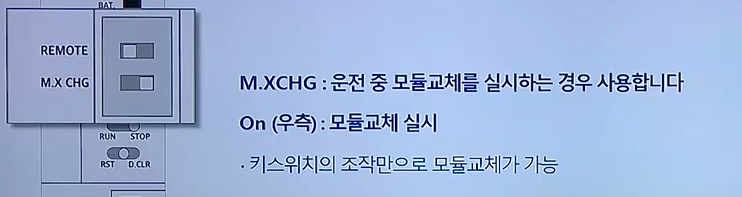

M.X CHG는 운전중 모듈교체 실시한 경우 On

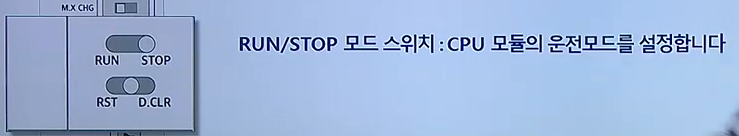

RUN STOP은 XG5000에서 STOP할 수 있도록 하려면 STOP으로 되어 있어야 한다.

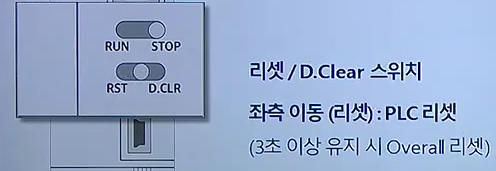

RST/D.CLR는 리셋하기 위해 사용함.
